UNSER BAUSTEIN

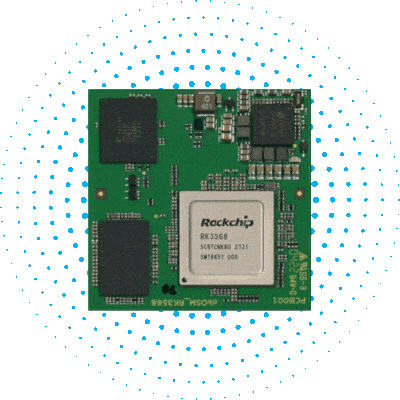

dkOSM-RK3568 Auflötbares Modul im kompakten OSM-Formfaktor mit Rockchip™ RK3568 ARM® Cortex™-A55
Rockship RK3568 für Embedded-Computer
OSM 45×45 Formfactor
- Multimedia
- Industrial Internet of Things
- Medical
- Industrial automation and control
- Infotainment
- Point of sales
Highlights:
Der standardisierte OSM-Formfaktor (Open Standard Module) wurde speziell für industrielle Anwendungen entwickelt. Durch das direkte Auflöten ohne Steckverbinder eignet sich das Modul ideal für die vollautomatische SMT-Bestückung und ermöglicht kompakte, kosteneffiziente Designs. Es bietet eine flexible Plattform zur Entwicklung von smarten IoT-Gateways, Embedded-Steuerungen und industriellen Thin Clients im Small Form Factor (SFF).
Mit dem dkOSM-RK3568 präsentiert datakamp eines der neuesten Designs auf Basis des leistungsstarken Rockchip RK3568 Prozessors – perfekt geeignet für Anwendungen in den Bereichen Multimedia, Infotainment, POS, Medizintechnik und Industrieautomation.
Ergänzend zum Modul bieten wir umfassenden Support: von der Entwicklung kundenspezifischer Einplatinencomputer und Trägerboards bis hin zur Systemintegration und maßgeschneiderten Softwarelösungen – alles aus einer Hand, vom Konzept bis zur Serienfertigung.
Details:
- 4× Arm® Cortex®-A55 @ 1,8 GHz – Effiziente Leistung für industrielle und eingebettete Anwendungen
- OSM Size-L (45 × 45 mm) – Auflötbares LGA-Modul mit 662 Kontaktpunkten, ideal für die vollautomatische SMT-Bestückung
- Aktive Entwickler-Community – Sorgt für kontinuierliche Weiterentwicklung und langfristige Unterstützung im Ökosystem
- Langzeitverfügbarkeit – Gewährleistet Planungssicherheit und schützt Ihre Entwicklungsinvestition
- Offener Standard von SGET – Herstellerunabhängig, vermeidet proprietäre Lösungen und bietet maximale Flexibilität

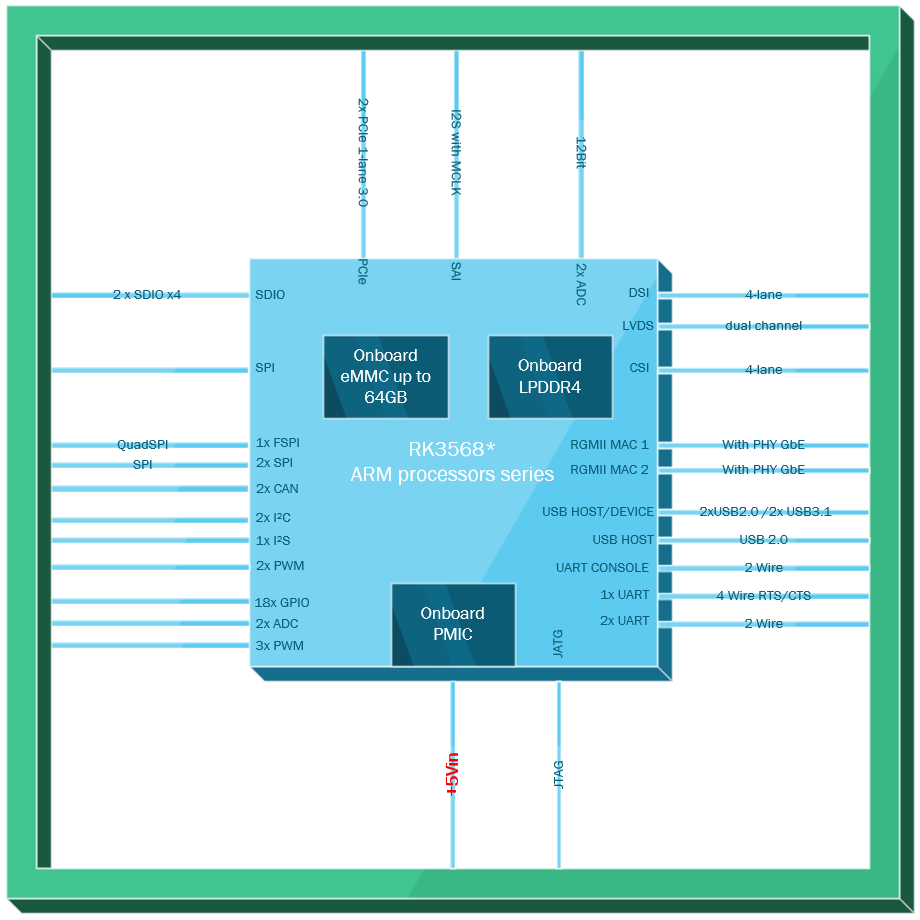

Prozessor
Rockchip Quad-core ARM® Cortex®-A55 CPU @ 1.8GHz
Grafik
3D GPU 1x Shader, OpenGL® ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1
Video
1080p60 VP9 Profile 0, 2 (10-bit) Decoder, HEVC/H.265 Decoder, AVC/H.264 Baseline, Main, High, VP8 Decoder 1080p60 AVC/H.264 Encoder, VP8 Encoder
RAM
2 GByte LPDDR4, optional bis zu 4 GByte aufgelötet
eMMC
bis zu 256GByte eMMC
NPU
Hardware Beschleuniger für neuronale Netzwerke
Spannungs-versorgung
5V +/- 5%
Display
1x MIPI DSI (4-lane) mit PHY, eDP (4-Lane), HDMI 2.0, Dual LVDS (4-Lane)
Kamera
1x MIPI CSI (4-lane) mit PHY
PCIe
PCIe 3.0 (2-lane)
Netzwerk
2x Gigabit Ethernet (MAC) mit RGMII Interface
I²C
2x I²C
SPI
2x SPI, 1x QuadSPI
AD
2x Analog Eingänge
PWM
3x PWM
Debug
ARMJTAG
Audio
1x I²S
Serial Ports
3 x Serial interface
GPIO
18x GPIO‘s
USB
2x USB 3.0 OTG mit PHY 1x USB 3.0 OTG mit PHY
SDIO
1x 4Bit mit 1,8V oder 3,3V, 1x 4Bit mit 1,8V
CAN
2x CAN
Sicherheit
Integriert im SOC
Abmessungen
45mm x 45mm
Temperatur
-20°C bis + 80°C
